содержание:

Ни для кого не секрет, что стоимость коммунальных услуг в нашем государстве беспрерывно растет, хотя и предпосылок к этому вроде бы и не наблюдается. Ну а вместе с этим увеличивается число потребителей, кто пытается хоть как то уменьшить эту графу расходов. Кто-то экономит воду, кто-то — газ, но все же наибольшим интересом пользуются альтернативные источники света, такие как солнечная батарея или электрогенератор, использующий для работы ветер.

Конечно, экономия в таких случаях ощущается, но основная проблема заключена в том, что подобные установки стоят недешево, и для того, чтобы ощутить реальную экономию, должен пройти не один год. Ведь сначала установка должна себя окупить.

Именно по причине высокой стоимости начали возникать вопросы о том, как сделать ветрогенератор своими руками. Ведь подобные установки придумал и создал человек, а значит и в домашних условиях появляется возможность его воссоздать. А потому попробуем понять, насколько реально изготовить генератор для ветряка своими руками из подручных средств, нужно ли какое-то дополнительное оборудование для его бесперебойной работы и насколько возможна экономия электроэнергии при использовании подобного прибора для дома, квартиры или дачи.

Возможные ограничения

Ветрогенератор с редуктором своими руками Ветрогенератор с редуктором своими руками

Главное при установке ветрогенератора — это, естественно, попытки нашего государства даже в этой области получить какую-либо прибыль. Для того, чтобы не сертифицировать изготовленную своими руками установку, т.е. не платить отдельных налогов, стоит собирать маломощный ветрогенератор, который вырабатывает не более 5 кВт. Хотя в домашних условиях самодельное устройство большей мощности изготовить довольно проблематично.

Также следует уточнить наличие нормативных актов и документов по высоте построек в районе установки, чтобы не превысить ее для лучшего ветра.

Стоит также помнить и о соседях — им может помешать шум, который издают лопасти, и редуктор, которыми оснащены самодельные ветрогенераторы. Конечно, шумят подобные установки незначительно, но и зависть никто пока не отменял, а при жалобах возможны штрафы, а также и постановление о демонтаже. Преимущество здесь имеет вариант в заводском исполнении, т.к. он малошумный, но ввиду его высокой стоимости подобное устройство сейчас не рассматривается.

Также не стоит забывать о защите от радиопомех — при самостоятельном изготовлении ветряка необходимо предусмотреть установку фильтра. Ну а при приобретении подобного прибора — уточнить его наличие в схеме.

Устройство ветрогенератора

Вне зависимости от типа подобного устройства, изготовленного своими руками на 220 вольт, составляющие его части будут одни и те же. Любые ветровые генераторы состоят из непосредственно самого вырабатывающего электричество устройства, лопастей, батареи, мачты и электронного блока — инвертора.

В любом случае, первое, с чего начинается изготовление подобного устройства — это выбор типа, электрическая схема и проект внешнего вида. По типу ветрогенераторы разделяются на парусные и лопастные, или горизонтальные и вертикальные. Для средних широт, где нет резких порывов ветра, а так же в установках, мощностью до 5 кВт, наилучшим вариантом станет такой ветряной генератор, как «парусник», а потому в нем и попробуем разобраться подробнее.

Лопасти ветрогенератора из жестяной бочки                                    Лопасти ветрогенератора из жестяной бочки

Лопасти ветрогенератора из жестяной бочки

Сама суть работы подобных устройств такова: лопасти, вращаясь при помощи силы ветра, передают крутящий момент напрямую или через редуктор на ротор генератора, в результате чего вырабатывается электроэнергия, которая через электронный блок поступает в батарею. В аккумуляторе энергия накапливается и в последующем может быть использована для бытовых нужд.

Попробуем разобраться, какие виды ветрогенераторов возможно изготовить в домашних условиях и что для этого понадобится.

Роторная установка

Подобный ветряной генератор, сделанный своими руками, способен вырабатывать количество электроэнергии, достаточной для освещения небольшого садового домика, хозяйственных построек, а также нескольких фонарей на дворовой территории. Изготавливаются такие ветряки из автомобильного генератора или стартера, а потому, чтобы не приобретать дорогостоящее оборудование для его изготовления, рассмотрим устройство, которое будет вырабатывать до полутора киловатт. Для этого будет необходимо наличие следующих материалов:

  • автомобильного генератора на 12 вольт;
  • гелиевого или кислотного аккумулятора (нужен также 12-вольтовый);
  • герметичного выключателя;
  • преобразователя напряжения с 12 на 220 В и 700–1500 ватт;
  • большой емкости из нержавейки или алюминия для изготовления лопастей. Также может подойти и пластиковая труба диаметром в 20–25 см;
  • реле зарядки аккумулятора с вольтметром;
  • крепежной фурнитуры, т.е. болтов и гаек;
  • проводов, имеющих сечение 4 и 2,5 кв. мм;
  • двух хомутов для крепления на мачте устройства;
  • металлической трубы достаточной длины для использования ее в качестве мачты;
  • ну и, естественно, различного инструмента: ножниц по металлу, болгарки, ключей, отверток и дрели с набором сверел.

Алгоритм работы по изготовлению

Пример вырезания лопастей ветрогенератора                                                  Пример вырезания лопастей ветрогенератора

Первым делом необходимо сделать лопасти вентилятора будущего ветрогенератора для частного дома своими руками. Для этого хорошо подойдет старая большая алюминиевая кастрюля, но тут возможны варианты. Карандашом необходимо разметить, а после разрезать емкость по размеченным линиям при помощи болгарки или ножниц по металлу, оставляя непрорезанными небольшие отрезки сверху и снизу, т.е. так, как показано на рисунке. Лопасти должны получиться одинаковыми, а их количество зависит только от предпочтений мастера.

Вырезанные лопасти выгибаются в нужную сторону. Нужно помнить о том, что от того, в какую сторону вывернуты лопасти, зависит направление вращения, а от угла их поворота и размера — скорость, с которой винт будет вращать генератор. Вырезать их удобнее болгаркой, но если металл тонкий, вполне подойдут и ножницы по металлу.

Немного сложнее обстоит дело с пластиковой трубой. Ее необходимо разделить вдоль на четыре части, после чего на каждую из полукруглых отрезков изготовить «заглушки сверху и снизу, а после скомпоновать в один винт, чтобы получилось подобие первого варианта.

Далее при помощи дрели делаются крепежные отверстия в валу генератора и готовом пропеллере, после чего лопасти при помощи болтов фиксируются на вал ротора. Можно произвести подобную работу и при помощи редуктора, увеличив скорость вращения генератора, — это уже на усмотрение самого мастера.

После произведенной работы остается только закрепить ветрогенератор при помощи хомутов на мачту и протянуть вдоль нее провода.

Схема устройства ветряка                                                    Схема устройства ветряка

Сборка оборудования на земле

Т.к. оптимальная длина мачты ветроэлектростанции составляет 5–13 метров, основание ее необходимо залить бетоном для хорошей устойчивости. Также имеет смысл продумать и варианты, как опустить вниз ветряной генератор для дома или добраться до него в случае поломки.

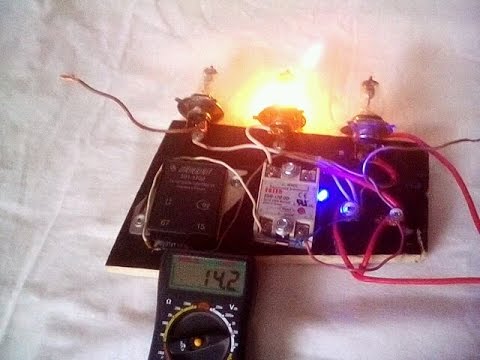

Провода, идущие от самого ветрогенератора, подключаются через реле зарядки на аккумулятор. Далее в схеме идет преобразователь, от которого напряжение в 220 вольт уже будет поступать в распределительный щит.

Все оборудование должно быть защищено от попадания атмосферных осадков и прямого доступа детей. Выключатель устанавливается на мачте, на доступной высоте, и разрывает плюсовой провод от ветрогенератора на реле зарядки. Тем самым, при ненужности либо слабом ветре можно снять нагрузку, позволив лопастям вращаться «вхолостую».

Очень важно отключать нагрузку при слишком сильном ветре, который может вывести из строя как сам генератор, так и реле зарядки аккумулятора.

Но существует и более мощный вариант изготовления ветрогенератора своими руками в домашних условиях. Конечно, он немного сложнее, но, все же, соблюдая правила и порядок работы, сделать подобное устройство вполне реально.

Электрическая схема генератора                                                         Электрическая схема генератора

Аксиальный ветрогенератор

Подобное устройство (можно даже сказать — ветряная электростанция своими руками) изготавливается на основе не так давно появившихся на нашем рынке неодимовых магнитов. Именно за их счет и достигается более высокая мощность генератора. Если брать подобную установку на обычных, ферритовых магнитах, то больше полутора киловатт из нее получить не удастся. Некоторое время назад, когда неодимовые элементы только появились на прилавках, цена на них была довольно высока, но сейчас уже наблюдается снижение стоимости, а потому подобные магниты стали более доступными.

Итак, для того, чтобы изготовить аксиальный ветровой генератор для дома своими руками, понадобится наличие ступицы с тормозным диском от автомобиля. Причем износ ее тут не важен, а потому подобную деталь можно всегда найти в любом автосервисе. Ее будет нужно тщательно почистить, промазать подшипники, в общем, привести в хорошее рабочее стояние. Оптимальным количеством магнитов будет 20 шт., с размерами 25 х 8 мм. Приклеены они будут к внутренней части тормозного диска.

Разметив диск на секторы, следует клеить магниты, чередуя их полюсы — это очень важно. Для более крепкого соединения рекомендуется использование эпоксидного клея. Ну а после того, как клей высох, той же эпоксидной смолой все магниты заливаются, а чтобы клей не стекал, можно сделать небольшой бортик по кругу диска из пластилина.

Крепление неодимовых магнитов на ступицу Крепление неодимовых магнитов на ступицу

Намотка катушек

Общеизвестно, что перед тем, как приступить к намотке, нужно рассчитать необходимое количество витков катушки. Исходя из того, что ветрогенератор должен работать на небольшой скорости, необходима зарядка аккумулятора уже на 100–150 оборотах в минуту. Следовательно, общее количество витков во всех катушках обмотки должно быть 1200–1500, большее количество ни к чему. Ну а рассчитать количество витков одной катушки очень просто. При 20 катушках и общем количестве витков в 1400, одна должна содержать 70 витков.

Чем больше количество катушек, тем большей мощности можно добиться на малых оборотах. При этом, чем больше сечение провода при намотке, тем меньше сопротивление, а значит и больше сила тока.

Конечно, наилучшим вариантом будет использование специального станка для намотки катушек, но если его нет, вполне возможно выполнение подобной работы и вручную.

Для проверки выдаваемой мощности вполне хватит одной обмотки. При прокрутке в генераторе уже можно будет замерить параметры будущего устройства.

Сам статор можно изготовить из фанеры, укрепив ее, для надежности, стеклотканью и эпоксидной смолой. А вот соединение катушек производится по одной из двух схем, на выбор мастера. Это может быть либо «треугольник», либо «звезда». Далее катушки фиксируются, а провода выводятся наружу. Для проверки работоспособности ветрогенератор для частного дома прокручивают вручную при стабильных оборотах и снимают с выведенных проводов показания напряжения.

Мачта и винт пропеллера

Что касается мачты — здесь нет никаких отличий от изготовления роторного ветрогенератора. Требования к ней предъявляются те же самые. А вот лопасти винта для подобной установки изготавливаются по-другому. Для этого используется поливинилхлоридная труба на 16 мм. Форма же лопастей является экспериментальной, т.е. каждый сам определяет оптимальную, как говорится, методом проб и ошибок.

Схема работы ветрогенератора Схема работы ветрогенератора

При этом длина лопасти на ветряк своими руками должна быть не менее метра, для возможности прокрутки генератора, причем необходимо так же и сбалансировать готовый винт для устранения шума, биения и порчи подшипников в процессе эксплуатации.

Немного поразмыслив, можно сконструировать лопасти ветрогенератора так, чтобы при очень сильном ветре их можно было сложить, а после разложить. Это спасет от выхода из строя устройства в случае штормовых предупреждений и резких порывов.

Монтаж оборудования на земле производится аналогично предыдущему варианту роторного ветрогенератора.

Обслуживание

Конечно, воздушный генератор, как и любое другое оборудование, требует внимания, периодических ревизий и, естественно, иногда ремонта. Основное, что необходимо постоянно проверять, чистить и промазывать специальной графитовой смазкой — это щетки генератора, т.к. они имеют обыкновение стираться в процессе эксплуатации.

При малейшем подозрении на разбалансировку, вибрацию, ослабление винтовых креплений и соединений генератор необходимо опустить на землю и отрегулировать или отремонтировать.

Примерно раз в 2–3 года необходимо красить устройство. И лучше, если краска будет специальной, т.е. антикоррозийной. Также необходима и регулярная проверка натяжения и крепления удерживающих тросов.

Вывод

Некоторые могут сказать, что не настолько высока цена электроэнергии, чтобы проделывать такую работу, изготавливая самодельные ветряки. К тому же, еще и на инвертор и т.п. придется потратиться. Но если вдуматься, то при качественно выполненной работе электроэнергии хватит не только на отопление дома, но и на постройки, отопление сарая с животными зимой. В общем, при правильном подходе к изготовлению такой самоделки, т.е. ветрогенератора, и расходу электроэнергии можно полностью отказаться от платного электричества, а это неплохая экономия.

Ведь если посчитать, то лишь один холодильник нового, энергосберегающего образца, в месяц расходует около 50 кВт. А потому, изготовление ветрогенератора своими руками — дело выгодное.
